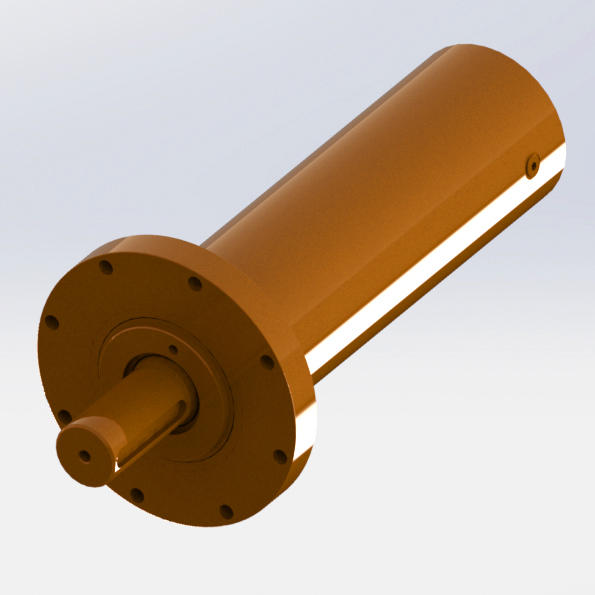

  • LS8系列
    平键轴输出
  • 公司名称： 山东欣联盛智能装备有限责任公司
  • 联系电话： 0631-5679993
  • 联系地址： 山东省威海市火炬高技术产业开发区凤凰山路北双岛东路东
产品详情
产品询盘
LS8 系列
型号 7 13 28
运行压力 [bar] 210 210 210
保持扭矩 [Nm] 700 1300 2800
排量 [cc] 140 395 1270
重量 [kg] 11.5 24.5 50
旋转角度 [° ] 180 180 360
L1 总长度 [mm] 307.5 293 581
L2 止口长度 [mm] 5 8 7
φD1 缸筒直径 [mm] 95 149 140
φD2 法兰直径 [mm] 128 149 237
φD3 止口直径 [mm] 80 70 115
φD4 轴径 [mm] 35 40 55
F1 安装孔分度圆 [mm] 108 105 215
F2 安装孔尺寸 [mm] 5-φ11 4-M12 8-φ13
P1 P2 壳体油口 ISO-1179-1/BSPP'G'

* 根据产品生产设计需要，具体尺寸可能有所更改，准确参数及尺寸请以图纸为准。
